矿用隔爆型电机接线盒 DSB-30/40kW与YBS输送机接线盒选型与应用指南

在煤矿井下等易燃易爆环境中，电机接线盒作为电气连接的关键部件，其安全性和可靠性至关重要。矿用隔爆型接线盒（ExdI）能够有效隔离内部电弧火花，防止引燃外部爆炸性气体。本文将重点介绍DSB-30/40kW电机接线盒与YBS输送机专用接线盒的特点、选型及安装要点。

一、矿用隔爆型接线盒的基本要求
矿用隔爆型接线盒必须符合GB3836.1-2021《爆炸性环境 第1部分：设备 通用要求》和GB3836.2-2021《爆炸性环境 第2部分：由隔爆外壳“d”保护的设备》。其外壳通常采用高强度铸铁或铸铝合金，结合面具有足够长度和间隙，能承受内部爆炸而不损坏，并阻止火焰向外传播。接线盒上须有明显“ExdI”标志和铭牌。

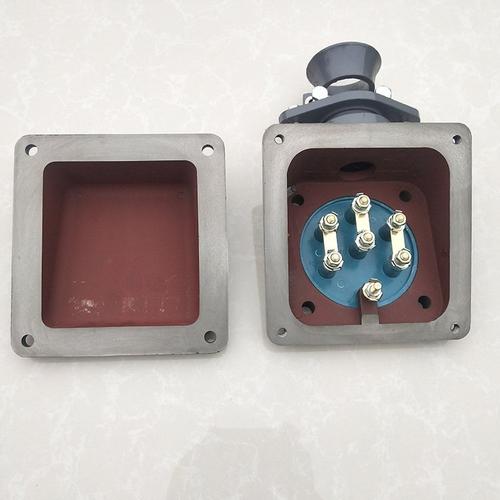

二、DSB-30/40kW电机接线盒
DSB系列接线盒专为30kW和40kW矿用电机设计，常见于刮板输送机、带式输送机、绞车等设备的驱动电机。其特点包括：

1. 额定电压：1140V/660V，适应井下常见电压等级。
2. 接线端子：采用压板式或螺栓式，可连接截面较大的电缆（如35-95mm²）。
3. 引入装置：配备压紧螺母式或浇封式电缆引入装置，可安装Φ25-Φ60mm橡套电缆。
4. 防护等级：IP54或IP55，防尘防水。
5. 内部空间：较大，便于三相电缆及接地线的可靠连接，并留有绝缘监测线端子。
选型时需确认电机功率、电压、电缆外径及出线口方向（通常有上出线、侧出线等形式）。

三、YBS输送机电机接线盒
YBS输送机（刮板输送机、转载机）用电机接线盒通常与YBS系列隔爆型三相异步电动机配套。其设计更紧凑，能承受输送机频繁启动和重载冲击。主要技术参数：

- 功率范围：22-315kW（对应不同机号）
- 接线盒位置：一般位于电机侧面或顶部，可旋转90°以满足不同布线需求。
- 端子：采用双螺栓压接，确保接触电阻小、温升低。
- 密封：采用耐油橡胶密封圈，保证长期在油污、潮湿环境中不失效。
- 联锁：部分接线盒盖与隔离开关有机械联锁，断电后才能开盖，提高安全性。
YBS接线盒型号常标注为“YBS-XX接线盒”，如YBS-40、YBS-55、YBS-75等，其中数字与电机机座号对应。

四、共同注意事项

1. 安装前检查：隔爆面不得有磕碰、锈蚀，涂防锈油脂（如204-1防锈油）。
2. 电缆引入：必须使用与电缆外径匹配的密封圈，紧固后密封圈内径紧密抱紧电缆，整体不得松动。
3. 接地：接线盒内、外均须可靠接地，接地端子应有防松措施。
4. 定期维护：每月检查隔爆面间隙、紧固螺栓是否松动，密封圈是否老化。
5. 严禁带电开盖：必须切断前级电源并挂停电牌后方可开盖操作。

五、常见故障与处理

• 接线端子过热：多因压接不紧或电缆截面不足，应重新压接或更换合适电缆。
• 隔爆面锈蚀：用细砂布打磨后涂防锈油，严禁用研磨剂或锉刀。
• 密封圈失效：及时更换同规格密封圈，不得用其他材料代用。

随着煤矿智能化发展，新型接线盒已集成温度传感器和绝缘监测模块，可实时上传数据，实现预警。但无论技术如何进步，“隔爆”和“可靠连接”始终是第一要求。正确选型和规范维护DSB-30/40kW接线盒或YBS输送机接线盒，是保障煤矿安全生产的关键环节。
